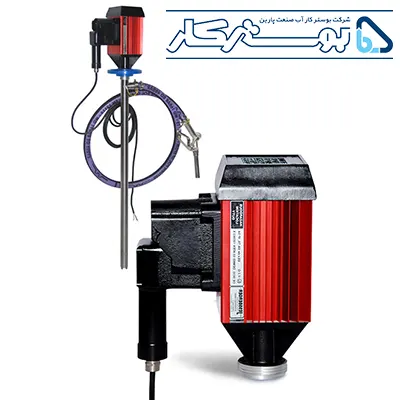

مشخصات پمپ بشکه کش Jessberger الکترونیکی مدل JP-480
مشخصات پمپ بشکه کش Jessberger الکترونیکی مدل JP-480
- پمپ بشکه کش مدل JP-480 یک موتور جهانی فشرده و مقاوم در برابر انفجار است که مطابق با آخرین استانداردها و دستورالعمل های حفاظت از انفجار ATEX 2014/34/EC ساخته و تایید شده است. موتور کلکتور مطابق با استاندارد II 2G Ex de IIA T6 ضد انفجار است و دارای گواهی معاینه نوع EC ZELM 09 ATEX 0425 X است. موتور الکتریکی Ex-JP-480 علاوه بر موتورهای هوادار، حداکثر حفاظت را در هنگام پمپاژ قابل اشتعال ارائه می دهد. رسانه یا برای استفاده در محیط های خطرناک. در چنین کاربردهایی مجوزهای جداگانه برای موتور محرک و لوله پمپ Acc. دستورالعمل های ATEX 2014/34/EU مورد نیاز است.
- دستگاه مفید و قدرتمند را می توان به عنوان درایو برای لوله های پمپ بدون مکانیکال سیل دارای گواهی استاندارد ATEX ساخته شده از استیل ضد زنگ (Ø 41 میلی متر)، لوله های پمپ مخلوط از استیل ضد زنگ، لوله های پمپ از استیل ضد زنگ با سیل مکانیکی یا عملکرد تخلیه کامل بشکه کش استفاده کرد. لوله های پمپ پیچ غیرعادی سری JP-700 SR PTFE ATEX. در این ترکیب، درایو برای بسیاری از رسانه های مایع نازک تا چسبناک، خنثی، کمی تهاجمی و به راحتی قابل اشتعال با نقطه اشتعال زیر 55 درجه سانتی گراد مناسب است. ساختار پیچیده و از نظر فنی شفاف آن استفاده کارآمد و ایمن را هنگام انتقال طیف وسیعی از رسانه ها تضمین می کند.
- موتور پمپ تخلیه بشکه علاوه بر استحکام با طراحی زیبا و سهولت استفاده مشخص می شود. درایو قابل استفاده غیر ثابت و ثابت مخصوصاً برای عملکرد متناوب مناسب است. به عنوان موتور تهویه خارجی، خنک کننده هوای مطلوب، صدای کم و ایمنی عملیاتی بالا و طول عمر طولانی را تضمین می کند.
- استاندارد موجود در کلید روشن/خاموش یکپارچه رهاسازی ولتاژ پایین برای جلوگیری از شروع کنترل نشده موتور پمپ تخلیه بشکه پس از قطع برق یا افت ولتاژ در نظر گرفته شده است. بنابراین حداکثر ایمنی را تضمین می کند.
- حداکثر چگالی رسانه برای موتور جهانی JP-400 1.5، حداکثر ویسکوزیته 600 میلی پاسک است.
توضیحات پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-480
پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-480 دارای ولتاژهای 230 ولت، 50/60 هرتز، 550 وات، IP 54، عایق دوگانه کلاس II، سوئیچ محافظ بیش از بار با آزادسازی ولتاژ پایین یکپارچه. کابل 5 متری با دوشاخه می باشد. گزینه Ex-plug اختیاری است. همچنین در ولتاژ 115 ولت، 60 هرتز موجود است.
مشخصات عملیاتی پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-480
| Operating data JP-480 | |
|---|---|
| Flow rate (with hose and oval gear meter) |
Ø 41 mm up to 112 l/min (Rotor)* Ø 41 mm up to 83 l/min (Impeller)* |
| Head | Ø 41 mm up to 16 m (Rotor)* Ø 41 mm up to 37 (Impeller)* |
| Viscosity | up to 1000 mPas* |
| Density | up to 1,9* |
| * All physical data are real measured maximum values. * Test medium water 20 °C, 2 m pressure pipe 1″, oval gear meter 1″, measured values: ± 5%. |
|
مشخصات موتور پمپ بشکه کش Jessberger الکترونیکی مدل JP-480
| JP-480 without pump tube | ||
|---|---|---|
| Version | Voltage | Order No. |
| without LVR |
230 V 1~, 50/60 Hz, 825 W | 1480 2300 |
| 115 V 1~, 60 Hz, 825 W | 1480 1150 | |
| with LVR |
230 V 1~, 50/60 Hz, 825 W | 1480 2301 |
| 115 V 1~, 60 Hz, 825 W | 1480 1151 | |
| LVR: Low voltage releas |
||
منحنی عملکرد پمپ بشکه کش Jessberger الکترونیکی مدل JP-480
لوله های پمپ بشکه کش Jessberger برای موتورهای الکتریکی و محرک بادی
لوله های پمپ بشکه کش جسبگر Jessberger دارای متریال های متفاوتی می باشد که هر متریال مناسب مواد خاص خود می باشد. در ادامه به توضیح هر یک از لوله ها می پردازیم.
لوله های پمپ ساخته شده از پلی پروپیلن (PP)
برای مایعات خنثی، تهاجمی و موادی که به سختی قابل احتراق هستند، مناسب هستند. آنها به طور خاص برای پمپاژ مواد شیمیایی تهاجمی مانند اسیدها، قلیایی ها یا مواد شوینده استفاده می شوند.
محور محرک: فولاد ضد زنگ 316Ti یا hastelloy 2,4610
دمای رسانه: حداکثر 50 درجه سانتی گراد
رسانه ها: اسید فرمیک (50%)، آمونیاک، اسید بوریک، آب مقطر، کودهای مایع، کلرید آهن II و III، اسید استیک (80%)، تولید کننده عکس، اسیدهای میوه، هیدروکسید پتاسیم، کلرید مس، اسید لاکتیک، هیدروکسید سدیم، اسید فسفریک، اسید کلریدریک، اسید سولفوریک (تا 90٪)، پراکسید هیدروژن، اسید سیتریک و بسیاری دیگر.
لوله های پمپ ساخته شده از پلی وینیل فلوراید (PVDF)
برای مایعات خنثی و موادی که به سختی قابل احتراق هستند، مناسب هستند. با این لوله های پمپ به ویژه محصولات روغن معدنی تا حداکثر ویسکوزیته 1000 mPas منتقل می شود.
محور محرک: فولاد ضد زنگ 316Ti
دمای رسانه: حداکثر 90 درجه سانتی گراد
رسانه ها: امولسیون حفاری، دیزل، صابون مایع، موم مایع، روغن دنده، روغن گرمایش، روغن هیدرولیک، روغن ماشین، روغن معدنی و روغن موتور.
لوله های پمپ ساخته شده از آلومینیوم (Alu)
برای مایعات خنثی و موادی که به سختی قابل احتراق هستند، مناسب هستند. با این لوله های پمپ به ویژه محصولات روغن معدنی تا حداکثر ویسکوزیته 1000 mPas منتقل می شود.
محور محرک: فولاد ضد زنگ 316Ti
دمای رسانه: حداکثر 90 درجه سانتی گراد
رسانه ها: امولسیون حفاری، دیزل، صابون مایع، موم مایع، روغن دنده، روغن گرمایش، روغن هیدرولیک، روغن ماشین، روغن معدنی و روغن موتور.
لوله های پمپ ساخته شده از استیل ضد زنگ 316Ti
برای تمام مایعات خنثی و کمی تهاجمی مانند اسیدهای رقیق شده، قلیایی ها یا مواد شوینده و مواد غذایی مایع رقیق استفاده می شود. علاوه بر این، لوله‌های پمپ ایمنی خاصی را برای انتقال یا انتقال مایعات قابل اشتعال با استاندارد کلاس‌های خطر مختلف (تا کلاس دمای 4) در منطقه Ex-0 و هنگام پمپاژ محیط‌های خنثی با غلظت کم یا کمی تهاجمی در مناطق Ex-1 و 2 فراهم می‌کنند.
محور محرک: استیل ضد زنگ 316Ti
دمای رسانه: حداکثر 90 درجه سانتیگراد (با روتور PTFE)،
حداکثر 120 درجه سانتیگراد (با روتور ساخته شده از بلوک استیل ضد زنگ)
رسانه ها: استون، الکل، آمونیاک، بنزین، حلال های قابل اشتعال، لیموترش سوزاننده، لاک های نیتروسلولز، پرکلرواتیلن، اسید فسفریک، اسید سولفوریک (تا 7.5٪ و بیش از 90٪)، تری کلرواتیلن، تولوئن.
علاوه بر این، لوله‌های پمپ استنلس استیل برای پمپاژ مواد غذایی نازک سیال مانند آب میوه، شیر، روغن‌های خوراکی و تمام موادی که در لوله‌های آلومینیومی ذکر شده‌اند، مناسب هستند.
نقشه انفجاری پمپ بشکه کش Jessberger الکترونیکی
