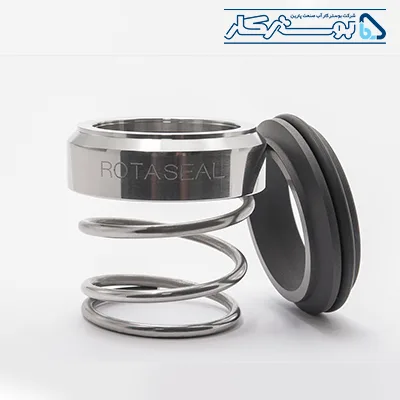

امکانات مکانیکال سیل RT3 روتاسیل RotaSeal

  • مکانیکال سیل تکی
  • نامتعادل
  • دارای فنر مخروطی
  • وابسته به جهت چرخش
  • دارای استاندارد EN 12756

  • قرار گیری برو روی شفت با ابعاد: d1= 6…80 میلی متر
  • فشار کاری: p1 = 10 bar
  • دمای محیط: t = -20 … + 140 درجه سانتیگراد
  • سرعت: vg = 15 متر بر ثانیه
  • حرکت محوری: ± 1.0 میلی متر

  • جنس قسمت متحرک: سرامیک
  • سطح قسمت ثابت: کربن
  • جنس لاستیک ها: FKM، NBR، EPDM

  • EN12756

  • صنعت خمیر و کاغذ
  • فن آوری آب و فاضلاب
  • صنعت خدمات ساختمانی
  • پمپ های آب
  • پمپ های گردش گرمایش و سایر صنایع
  • کارخانه ها
  • استفاده در انواع پمپ
  • کشاورزی

G9 / G13

نقشه ابعاد مکانیکال سیل RT3 روتاسیل RotaSeal

نقشه-فنی-rt2-روتاسیل

مکانیکال-سیل-rt3-روتاسیل
D1 D2 D3 D4 L1 L2
10 17 21 20 10 17.5
12 19 23 22 10 17.5
14 21 25 25 10 17.5
15 22 24.5 27 10 17.5
16 23 27 27 10 19.5
18 27 33 30 11.5 20.5
20 29 35 32 11.5 22
22 31 37 35 11.5 23.5
24 33 39 38 11.5 25
25 34 40 40 11.5 26.5
26 34 40 41 11.5 26.5
28 37 43 43 11.5 26.5
30 39 45 47 11.5 26.5
32 42 48 48 11.5 28.5
35 44 52 53 11.5 28.5
38 49 56 56 14 28.5
40 52.2 58 56 11.5 36
42 53.3 62 59 14.3 37.5
43 53.3 62 59 14.3 38.5
45 55.3 64 61 14.3 39.5
48 59.7 68.4 64 14.3 46
50 60.8 69.3 66 14.3 45
53 63.8 72.3 69 15.3 47
55 66.5 75.4 71 15.3 49
58 69.5 78.4 76 15.3 55
60 71.5 80.4 78 15.3 55
63 74.5 83.4 83 15.3 55
65 76.5 85.4 84 15.3 55
68 82.7 91.5 88 16 55
70 83 92 90 15.3 57
75 90.2 99 98 15.3 62
80 95.2 104 100 16.3 61.8
