مکانیکال سیل RT62 روتاسیل RotaSeal

  • مکانیکال سیل تکی
  • بالانس
  • وابسته به جهت چرخش
  • دارای استاندارد EN 12756

  • قرار گیری برو روی شفت با ابعاد: d1= 18…65 میلی متر
  • فشار کاری: p1 = 12 bar
  • دمای محیط: t = -20 … + 180 درجه سانتیگراد
  • سرعت: 10 متر بر ثانیه
  • حرکت محوری: ± 0.5 میلی متر

  • جنس قسمت متحرک: کربن سیلیکون
  • سطح قسمت ثابت: کربن سیلیکون
  • جنس لاستیک ها: FKM

  • EN12756

  • صنعت خمیر و کاغذ
  • فن آوری آب و فاضلاب
  • صنعت خدمات ساختمانی
  • پمپ های آب
  • پمپ های گردش گرمایش و سایر صنایع
  • کارخانه ها
  • استفاده در انواع پمپ
  • کشاورزی

G-6 / G-60 / G-606 / G-4 / G-50

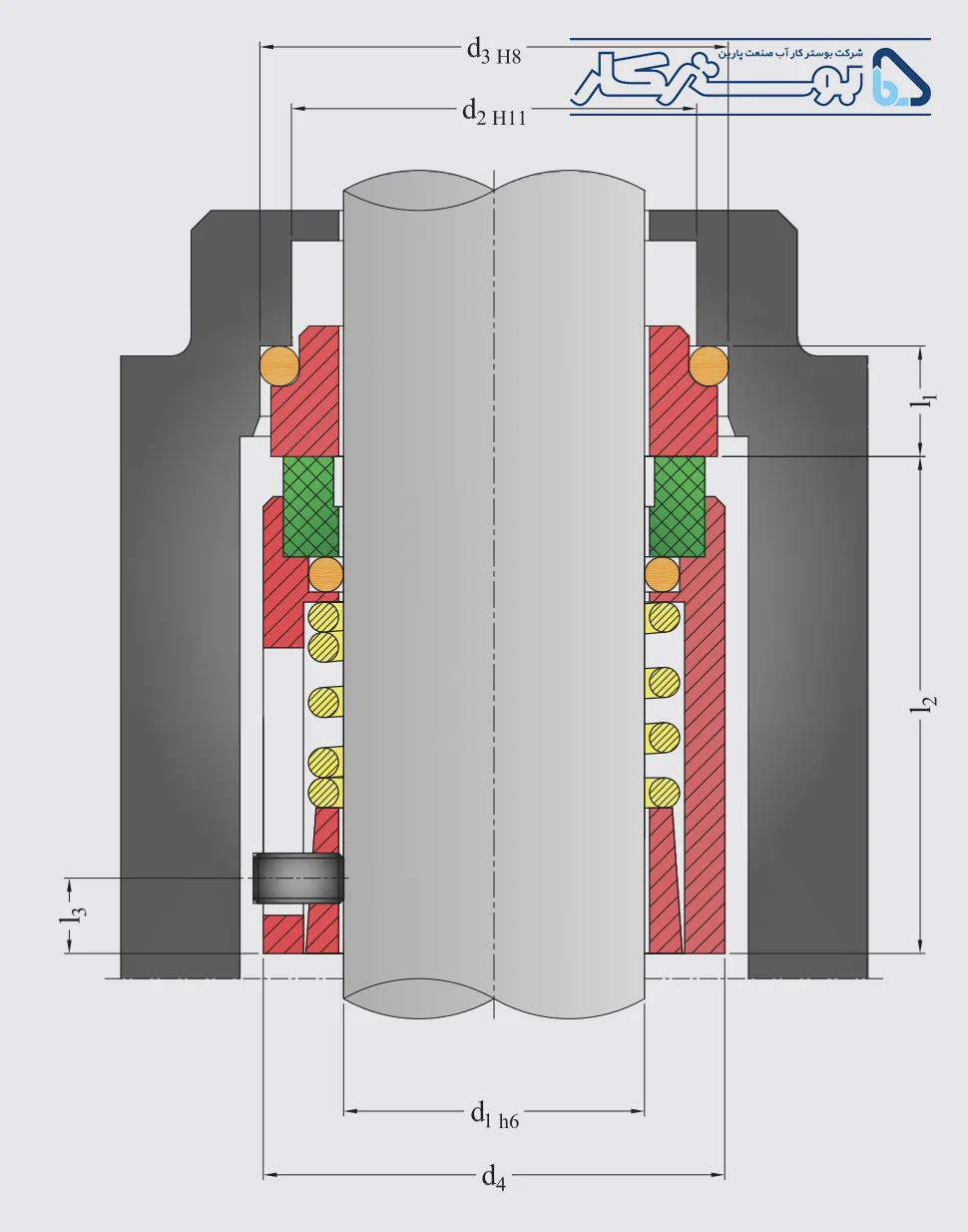

نقشه ابعاد مکانیکال سیل RT62 روتاسیل RotaSeal

نقشه-فنی-rt62-روتاسیل

مکانیکال-سیل-rt62-روتاسیل
D1 D2 D3 D4 L1 L2 L3
18 24 30 38 9 31 6
20 29.5 35 40 9 31 6
22 29.5 35 40 9 31 6
24 32 38 43 10 31 6
25 32 38 43 10 31 6
28 36 42 44 10 40 7
30 39.2 45 44 10.5 40 7
32 42.2 48 48 11 44 7.5
35 46.2 52 49.5 10.5 46.5 7.5
38 49.2 55 53 11 50 7.5
40 52.2 58 54.5 11 50 7.5
42 53.3 62 64 11 50 7.5
45 55.3 64 64 14 50 8
48 59.7 68.4 69 14 51.2 8
50 60.8 69.3 69 11 54 8
55 66.5 75.4 74 14 55 8
58 69.5 8.4 79 14 57 8
60 71.5 80.4 79 14 59 8
65 76.5 85.4 89 14 68.4 9
