مکانیکال سیل RTHJ92 روتاسیل RotaSeal

  • مکانیکال سیل تکی
  • بالانس
  • دارای واشر مخفی
  • وابسته به جهت چرخش
  • دارای استاندارد EN 12756

  • قرار گیری برو روی شفت با ابعاد: d1= 18…100 میلی متر
  • فشار کاری: p1 = 25 bar
  • دمای محیط: t = -50 … + 220 درجه سانتیگراد
  • سرعت: 20 متر بر ثانیه
  • حرکت محوری: ± 0.5 میلی متر

  • جنس قسمت متحرک: کربن سیلیکون تنگستن
  • سطح قسمت ثابت: کربن سیلیکون تنگستن
  • جنس لاستیک ها: FKM، NBR، EPDM

  • EN12756

  • صنعت خمیر و کاغذ
  • فن آوری آب و فاضلاب
  • صنعت خدمات ساختمانی
  • پمپ های آب
  • پمپ های گردش گرمایش و سایر صنایع
  • کارخانه ها
  • استفاده در انواع پمپ
  • کشاورزی

G6 / G9 / G46

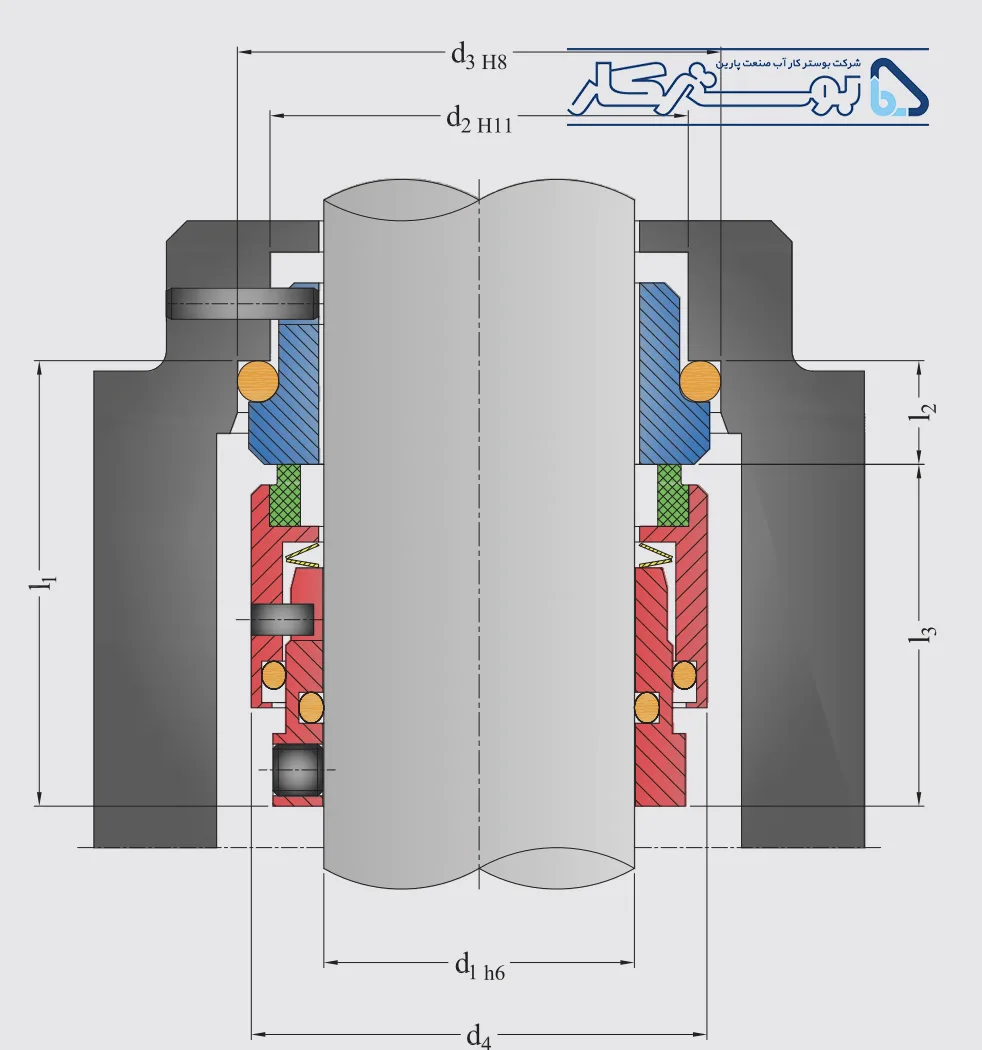

نقشه ابعاد مکانیکال سیل RTHJ92 روتاسیل RotaSeal

نقشه-فنی-rthj92-روتاسیل

مکانیکال-سیل-rthj92-روتاسیل
D1 D2 D3 D4 L1 L2 L3 L4 L5 L11
18 27 33 32 37.5 7 30.5 9 28.5 39.5
20 29 35 34 37.5 7 30.5 9 28.5 39.5
22 31 37 36 37.5 7 30.5 9 28.5 39.5
24 33 39 38 40 7 33 9 31 42
25 34 40 39 40 7 33 9 31 42
28 37 43 42 42.5 7 35.5 9.5 33 45
30 39 45 44 42.5 7 35.5 9.5 33 45
32 42 48 47 42.5 7 35.5 9.5 33 45
33 42 48 47 42.5 7 35.5 9.5 33 45
35 44 50 49 42.5 7 35.5 9.5 33 45
38 49 56 54 45 8 37 10.5 34.5 47.5
40 51 58 56 45 8 37 10.5 34.5 47.5
43 54 61 59 45 8 37 10.5 34.5 47.5
45 56 63 61 45 8 37 10.5 34.5 47.5
48 59 66 64 45 8 37 10.5 34.5 47.5
50 62 70 66 47.5 9.5 38 12 35.5 55
53 65 73 69 47.5 9.5 38 12 35.5 55
55 67 75 71 47.5 9.5 38 12 35.5 55
58 70 78 78 52.5 10.5 42 13 39.5 55
60 72 80 80 52.5 10.5 42 13 39.5 55
63 75 83 83 52.5 10.5 42 13 39.5 55
65 77 85 85 52.5 10.5 42 13 39.5 55
68 81 90 88 52.5 11 41.5 13.5 39 55
70 83 92 90 60 11.5 48.5 14 46 62.5
75 88 97 99 60 11.5 48.5 14 46 62.5
80 95 105 104 60 11.5 48.5 14 46 62.5
85 100 110 109 60 11.5 48.5 14 46 62.5
90 105 115 114 65 13 52 15.5 49.5 67.5
95 110 120 119 65 13 52 15.5 49.5 67.5
100 115 125 124 65 13 52 15.5 49.5 67.5
