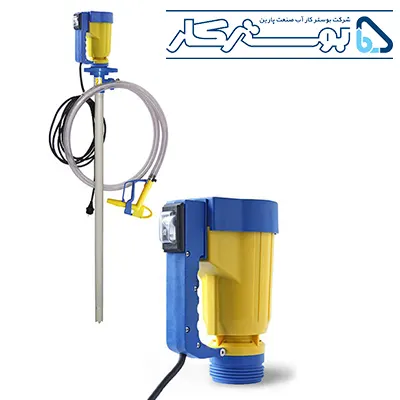

مشخصات پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-140
مشخصات پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-140
- پمپ بشکه کش دارای یک موتور جهانی با تهویه داخلی است که ضد انفجار نیست.
- این دستگاه سبک وزن، خوش دست و قدرتمند می تواند به عنوان محرک برای لوله های پمپ آزمایشگاه و پمپ های بشکه کش استفاده شود و در این ترکیب برای بسیاری از محیط های مایع نازک، خنثی، تهاجمی و غیر قابل اشتعال مفید است. ساختار پیچیده و از نظر فنی شفاف بشکه کش های جسبگر Jessberger استفاده کارآمد و ایمن را هنگام انتقال انواع مایعات آب مانند تضمین می کند.
- موتور پمپ بشکه کش جسبگر Jessberger نه تنها با وزن سبک (2 و 2،3 کیلوگرم) بلکه به دلیل طراحی زیبا و سهولت استفاده از آن مشخص می شود. بشکه کش های جسبگر قابل استفاده غیر ثابت و ثابت مخصوصاً برای عملکرد متناوب مناسب است. به عنوان موتور تهویه داخلی، خنک کننده هوای مطلوب، سطح سر و صدای کم دارد و ایمنی عملیاتی بالا و عمر طولانی را تضمین می کند.
- محفظه موتور ساخته شده از پلی پروپیلن است و مقاومت شیمیایی بالایی را در صورت وجود بخارات تهاجمی اسیدها و قلیایی ها تضمین می کند.
- استاندارد موجود در کلید روشن، خاموش یکپارچه رهاسازی ولتاژ پایین برای جلوگیری از شروع کنترل نشده موتور پمپ تخلیه بشکه پس از قطع برق یا افت ولتاژ در نظر گرفته شده است و بنابراین حداکثر ایمنی را تضمین می کند. با وجود محافظ حرارتی عمر موتور به میزان قابل توجهی افزایش می یابد.
- سرعت جریان رسانه ای که پمپ می شود را می توان با کنترل سرعت اختیاری در دسترس که به صورت جانبی در محفظه موتور نصب شده است تنظیم کرد و بنابراین با نیازهای کاربر سازگار است.
- حداکثر چگالی رسانه برای موتور جهانی JP-120 1.2، حداکثر ویسکوزیته 200 mPas است.
- حداکثر چگالی رسانه برای موتور جهانی JP-140 1.4، حداکثر ویسکوزیته 400 mPas است.
توضیحات پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-140
پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-120 دارای ولتاژهای 230 ولت، 50/60 هرتز، 250 وات، IP 24، کلاس حفاظتی دوگانه عایق II، سوئیچ محافظ بیش از بار با آزادسازی ولتاژ پایین یکپارچه و حفاظت حرارتی، کابل 5 متری با دوشاخه می باشند. همچنین در 115 ولت، 60 هرتز موجود است.
کنترل الکترونیکی سرعت مپ بشکه کش جسبگر
در پمپ بشکه کش جسبگر JP-120 | 140 سرعت موتور را می توان از طریق یک دستگیره در کنار محفظه موتور به صورت الکترونیکی کنترل کرد. این امکان تنظیم نرخ جریان را فراهم می کند. کنترل الکترونیکی سرعت به عنوان یک گزینه موجود است.
مشخصات عملیاتی پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-140
Operating data JP-140 |
|
|---|---|
| Flow rate (with hose and oval gear meter) |
Ø 41 mm up to 87 l/min (Rotor)* Ø 41 mm up to 70 l/min (Impeller)* |
| Head | Ø 41 mm up to 10 m (Rotor)* Ø 41 mm up to 23 m (Impeller)* |
| Viscosity | up to 400 mPas* |
| Density | up to 1,3* |
| * All physical data are real measured maximum values. * Test medium water 20 °C, 2 m pressure pipe 1″, oval gear meter 1″, measured values: ± 5%. |
|
مشخصات موتور پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-140
| Motor JP-140 without pump tube |
||
|---|---|---|
| Version | Voltage | Order No. |
| without LVR |
230 V 1~, 50/60 Hz, 450 W | 1140 2300 |
| 115 V 1~, 60 Hz, 450 W | 1140 1150 | |
| with LVR |
230 V 1~, 50/60 Hz, 450 W | 1140 2301 |
| 115 V 1~, 60 Hz, 450 W | 1140 1151 | |
| without LVR, with SC | 230 V 1~, 50/60 Hz, 450 W | 1140 2302 |
| 115 V 1~, 60 Hz, 450 W | 1140 1152 | |
| with LVR + SC | 230 V 1~, 50/60 Hz, 450 W | 1140 2303 |
| 115 V 1~, 60 Hz, 450 W | 1140 1153 | |
| LVR: Low voltage release SC: Speed control |
||
منحنی عملکرد پمپ بشکه کش جسبگر Jessberger الکترونیکی مدل JP-140
لوله های پمپ بشکه کش جسبگر برای موتورهای الکتریکی و محرک بادی
لوله های پمپ بشکه کش جسبگر Jessberger دارای متریال های متفاوتی می باشد که هر متریال مناسب مواد خاص خود می باشد. در ادامه به توضیح هر یک از لوله ها می پردازیم.
لوله های پمپ ساخته شده از پلی پروپیلن (PP)
برای مایعات خنثی، تهاجمی و موادی که به سختی قابل احتراق هستند، مناسب هستند. آنها به طور خاص برای پمپاژ مواد شیمیایی تهاجمی مانند اسیدها، قلیایی ها یا مواد شوینده استفاده می شوند.
محور محرک: فولاد ضد زنگ 316Ti یا hastelloy 2,4610
دمای رسانه: حداکثر 50 درجه سانتی گراد
رسانه ها: اسید فرمیک (50%)، آمونیاک، اسید بوریک، آب مقطر، کودهای مایع، کلرید آهن II و III، اسید استیک (80%)، تولید کننده عکس، اسیدهای میوه، هیدروکسید پتاسیم، کلرید مس، اسید لاکتیک، هیدروکسید سدیم، اسید فسفریک، اسید کلریدریک، اسید سولفوریک (تا 90٪)، پراکسید هیدروژن، اسید سیتریک و بسیاری دیگر.
لوله های پمپ ساخته شده از پلی وینیل فلوراید (PVDF)
برای مایعات خنثی و موادی که به سختی قابل احتراق هستند، مناسب هستند. با این لوله های پمپ به ویژه محصولات روغن معدنی تا حداکثر ویسکوزیته 1000 mPas منتقل می شود.
محور محرک: فولاد ضد زنگ 316Ti
دمای رسانه: حداکثر 90 درجه سانتی گراد
رسانه ها: امولسیون حفاری، دیزل، صابون مایع، موم مایع، روغن دنده، روغن گرمایش، روغن هیدرولیک، روغن ماشین، روغن معدنی و روغن موتور.
لوله های پمپ ساخته شده از آلومینیوم (Alu)
برای مایعات خنثی و موادی که به سختی قابل احتراق هستند، مناسب هستند. با این لوله های پمپ به ویژه محصولات روغن معدنی تا حداکثر ویسکوزیته 1000 mPas منتقل می شود.
محور محرک: فولاد ضد زنگ 316Ti
دمای رسانه: حداکثر 90 درجه سانتی گراد
رسانه ها: امولسیون حفاری، دیزل، صابون مایع، موم مایع، روغن دنده، روغن گرمایش، روغن هیدرولیک، روغن ماشین، روغن معدنی و روغن موتور.
لوله های پمپ ساخته شده از استیل ضد زنگ 316Ti
برای تمام مایعات خنثی و کمی تهاجمی مانند اسیدهای رقیق شده، قلیایی ها یا مواد شوینده و مواد غذایی مایع رقیق استفاده می شود. علاوه بر این، لوله‌های پمپ ایمنی خاصی را برای انتقال یا انتقال مایعات قابل اشتعال با استاندارد کلاس‌های خطر مختلف (تا کلاس دمای 4) در منطقه Ex-0 و هنگام پمپاژ محیط‌های خنثی با غلظت کم یا کمی تهاجمی در مناطق Ex-1 و 2 فراهم می‌کنند.
محور محرک: استیل ضد زنگ 316Ti
دمای رسانه: حداکثر 90 درجه سانتیگراد (با روتور PTFE)،
حداکثر 120 درجه سانتیگراد (با روتور ساخته شده از بلوک استیل ضد زنگ)
رسانه ها: استون، الکل، آمونیاک، بنزین، حلال های قابل اشتعال، لیموترش سوزاننده، لاک های نیتروسلولز، پرکلرواتیلن، اسید فسفریک، اسید سولفوریک (تا 7.5٪ و بیش از 90٪)، تری کلرواتیلن، تولوئن.
علاوه بر این، لوله‌های پمپ استنلس استیل برای پمپاژ مواد غذایی نازک سیال مانند آب میوه، شیر، روغن‌های خوراکی و تمام موادی که در لوله‌های آلومینیومی ذکر شده‌اند، مناسب هستند.
نقشه انفجاری پمپ بشکه کش جسبگر الکترونیکی
