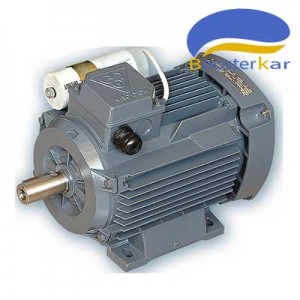

موتور تک فاز خازن دائم CR 90 موتوژن

مشخصات فنی موتور تک فاز دوخازنه موتوژن CR 90L

مشخصات فنی موتور CR 90L-2A

  • قدرت خروجی: 1.5 کیلو وات
  • سرعت در بار نامی: 2810 دور در دقیقه
  • جریان نامی: 9.13 آمپر
  • گشتاور نامی: 5.1 نیوتون بر متر
  • تعداد فاز: 1 فاز

مشخصات فنی موتور CR 90L-2B

  • قدرت خروجی: 2.2 کیلو وات
  • سرعت در بار نامی: 2840 دور در دقیقه
  • جریان نامی: 12.92 آمپر
  • گشتاور نامی: 7.4 نیوتون بر متر
  • تعداد فاز: 1 فاز

مشخصات فنی موتور تک فاز خازن دائم موتوژن CR 90L-2A

  • قدرت خروجی: 1.5 کیلو وات
  • سرعت در بار نامی: 2810 دور در دقیقه
  • جریان نامی: 9.13 آمپر
  • گشتاور نامی: 5.1 نیوتون بر متر
  • تعداد فاز: 1 فاز
  • ولتاژ نامی: 220 ولت
  • راندمان : 77%
  • جریان راه اندازی : 3.9 آمپر
  • گشتاور راه اندازی : 0.25
  • گشتاور شکست: 1.65
  • اندازه فریم : 90L
  • قدرت خروجی(HP) : 2
  • ضریب قدرت : 0.97

مشخصات فنی موتور تک فاز خازن دائم موتوژن CR 90L-2B

  • قدرت خروجی: 2.2 کیلو وات
  • سرعت در بار نامی: 2840 دور در دقیقه
  • جریان نامی: 12.92 آمپر
  • گشتاور نامی: 7.4 نیوتون بر متر
  • تعداد فاز: 1 فاز
  • ولتاژ نامی: 220 ولت
  • راندمان : 79%
  • جریان راه اندازی : 3.7 آمپر
  • گشتاور راه اندازی : 0.25
  • گشتاور شکست: 1.6
  • اندازه فریم : 90L
  • قدرت خروجی(HP) : 3
  • ضریب قدرت : 0.98

اجزاء موتور تک فاز خازن دائم موتوژن

اجزاء-موتور-تکفاز-خازن-دائم-موتوژن

1.براکت جلو 2.شفت 3.خار
4.روتور 5.بلبرینگ ها
 6.استاتور
7.فریم 8.ترمینال برد
 9.درب جعبه ترمینال
10.قطعات گلند
 11.واشر فنری
 12.براکت عقب
13.پروانه خنک کننده
 14.کاور پروانه
 15.خازن دائم

ابعاد و اندازه موتور تک فاز خازن دائم موتوژن

ابعاد-موتور-تک-فاز-خازن-دائم-موتوژن

Frame T S P N M LA AK HD H C B BA K KB AB A AA HA AC Z Q I L E EH DH GA LK F D FLANGE SYS.IEC 72-1
56 3 7 120 80 100 8 105 145 56 36 71 19 6 10 112 90 22 10 106 76 55.5 – 189 20 – – 10.2 12 3 9 FF100
63 3 10 140 95 115 10 106 158 63 40 80 25 7 10 125 100 25 10 123 76 54.5 – 214 23 – – 12.5 12 4 11 FF115
71 3.5 10 160 110 130 10 110 175 71 45 90 18 7 10 140 112 28 11 138 76 58 – 241 30 – – 16 18 5 14 FF130
80 3.5 12 200 130 165 12 130 194 80 50 100 25 10 14 160 125 35 11 156 96 68.5 – 276 40 – – 21.5 25 6 19 FF165
90L 3.5 12 200 130 165 12 137 215 90 56 125 30 10 14 182 140 43.3 12 175 96 70.5 – 325 50 19 M8 27 32 8 24 FF165
100L 4 15 250 180 215 12 145 233 100 63 140 35 12 17 200 160 40 12 194 96 73.5 – 366 60 22 M10 31 40 8 28 FF215
112M 4 15 250 180 215 12 155 256 112 70 140 35 12 17 235 190 45 13 217 96 76.5 200 384 60 22 M10 31 40 8 28 FF215
